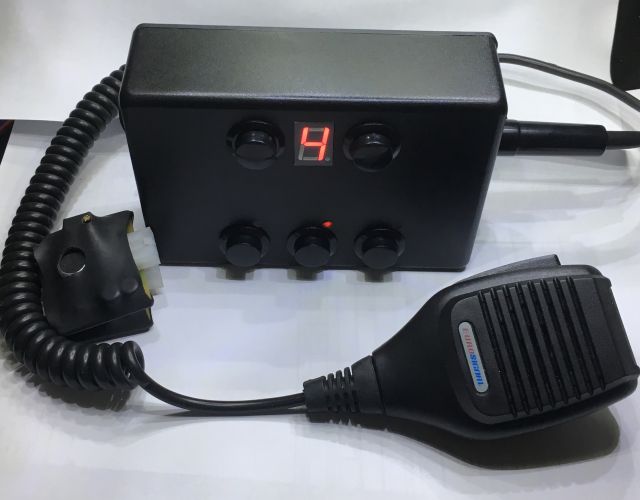

Intercomunicador para Veículos de Transporte de Presos

Permite o recebimento de áudio individual do compartimento cela via microfones expansivos, permite o envio de áudio individual para o compartimento cela com sistema PTT (push to talk).

Características:
- 3 Canais 30W (4ohms)

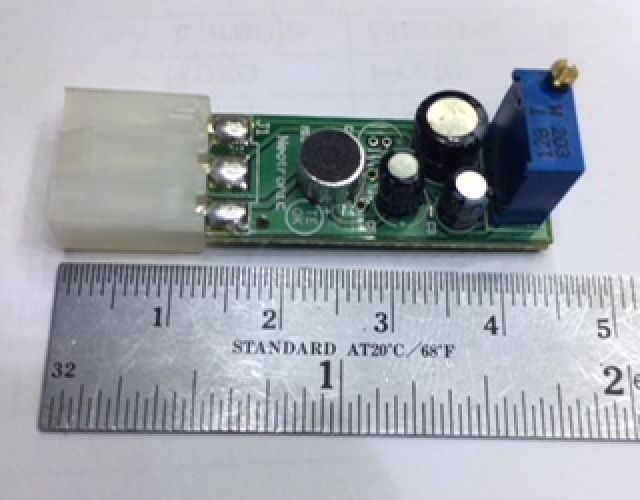

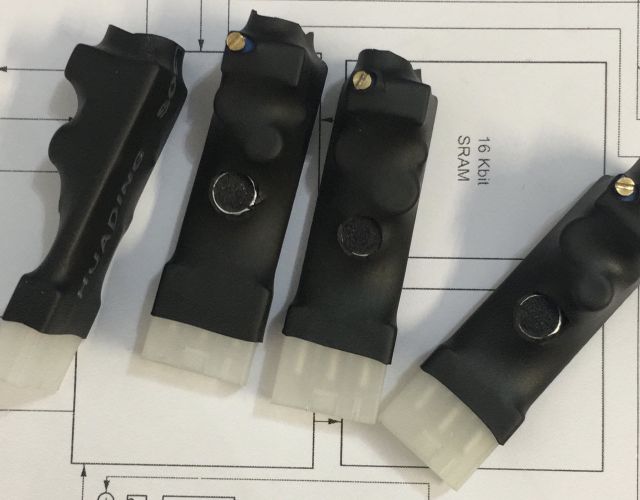

- 2 Microfones alto ganho (foto 3, mic. Eletreto 90° ou 180°)
- 10 níveis de volume, escuta e microfone independentes
- Timer 30 minutos (power off automático)
- Entrada Mike P10 (cápsula tipo Eletreto)
- Proteção Térmica, Clipping e Curto circuito
- Conector Minifit 14 vias

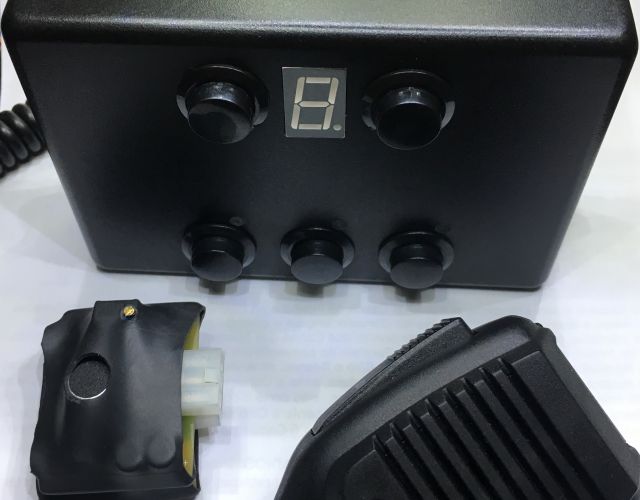

- Power on: pressionando um dos 3 botões de seletores de escuta da cela
- Power off, pressionando um dos botões de seletor de escuta de cela por 2 segundos

Conector Minifit 14 vias:
1  - (-) Falante Cela Direita
2  - (-) Falante Cela Esquerda
3  - (-) Falante Escolta
4  - (-) GND - Microfone Cela Direita
5  - (-) GND - Microfone Cela Esquerda
6  - (+) VBAT (12V)
7  - (+) VCC - Microfone Cela Direita
8  - (+) Falante Cela Direita
9  - (+) Falante Cela Esquerda
10 - (+) Falante Cela Escolta
11 - (-) GND
12 - Entrada Microfone Cela Direita
13 - Entrada Microfone Cela Esquerda
14 - (+) VCC - Microfone Cela Esquerda


Conector Minifit 3 Vias:
Microfone Cela Direita
1 - Negativo (pin 4 to intercom.)
2 - Positivo (pin 7 to intercom.)
3 - Sinal    (pin 12 to intercom.)

Microfone Cela Esquerda
1 - Negativo (pin 5 to intercom.)
2 - Positivo (pin 14 to intercom.)
3 - Sinal    (pin 13 to intercom.)

ATENÇÃO:  para evitar estalos quando pressiona o PTT, não corte a linha do microfone na chave PTT, o fio deve seguir direto para o microfone sem passar pela chave.


* Não acompanha chicote elétrico, falantes nem Mike
