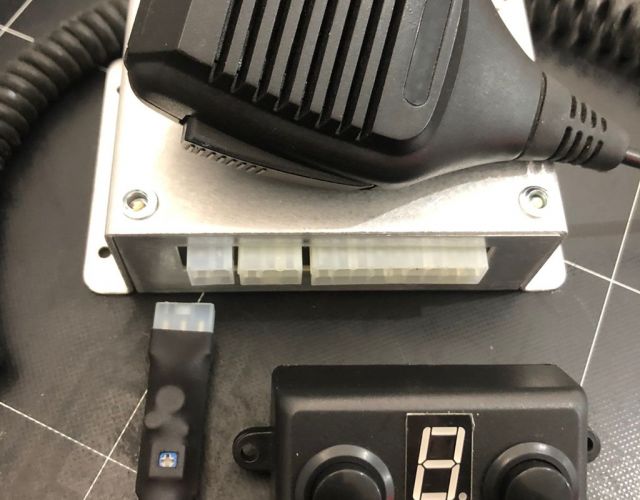

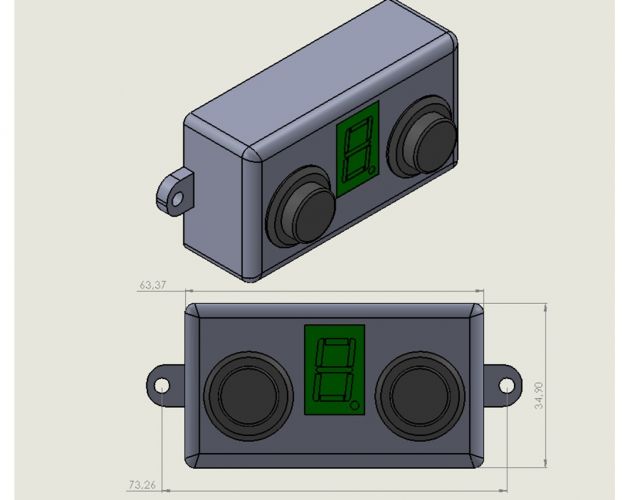

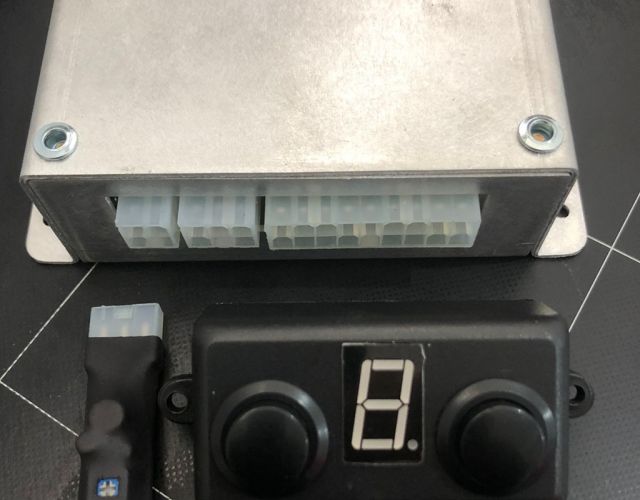

Dispositivo intercomunicador para comunicação entre a cabine de escolta e o compartimento cela, permite o recebimento do áudio do compartimento cela, via microfone expansivo, e também permite o envio de áudio para o compartimento cela, com sistema PTT (push to talk). O sistema oferece a opção de ser ligado e desligado por meio dos botões de volume. Com baixo consumo em standby, pode ser alimentado pela bateria principal ou secundaria com ou sem gerenciador de baterias. O controlador remoto mede apenas 63 X 34 X 20mm ocupando pouco espaço no painel do veículo.
FUNCIONAMENTO:
- níveis de volume digital independentes para Cela e Escolta
- liga pressionando uma das teclas de volume ou pressionando o PTT do Mike
- desliga pressionando e segurando uma das teclas de volume por 2 segundos
- desliga após 30 minutos inoperante (caso não pressione teclas de volume ou Mike/ PTT neste período).
ESPECIFICAÇÕES:
- Alimentação DC 10,80V a 14,8V
- Impedância mnima dos auto falantes 2 Ohms, maxima 16 Ohms
- 45W/2? @ VS = 14.4V, f = 1KHz, d = 10%
- Consumo em uso +-3A
- Consumo em Standby 1.103mA
- Mike/ PTT tipo microfone de eletreto ou dinânico.
- Proteção Térmica, Clipping e Curto circuito
- fornecido com 1 microfones alto ganho 90°
LIGAÇÃO:
Pinos Microfit 4 Vias (Mike/ PTT)
1 - Microfone (1*)
2 - PTT
3 - GND
4 - GND

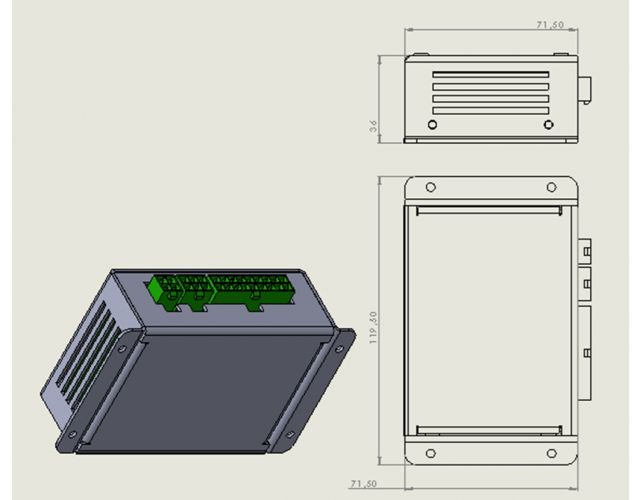

Pinos Microfit 6 Vias
Amplificador Controlador
1 - GND ------------------------------------- 1 - GND
2 - MIC ------------------------------------- 2 - MIC
3 - TX --------------------------------------- 3 - RX
4 - 5VDC 550mAh -> (+) ---------------- 4 - 5VDC
5 - Remote --------------------------------- 5 - Remote
6 - RX ---------------------------------------- 6 - TX
Pinos Microfit 18 Vias
1 - Sinal microfone Cela A
2 - N/A
3 - GND (-) microfone cela A
4 - Interruptor da porta traseira (2*)
5 - N/A
6 - N/A
7 - N/A
8 - N/A
9 - N/A
10 - 5VDC 550mAh (+) microfone cela A
11 - Speaker Escolta/ Cela (-)
12 - jump -> pino 15
13 - Alimentação GND (-)
14 - Alimentação VBAT (+)
15 - pino 12 <- jump
16 - N/A
17 - Speaker Escolta (+)
18 - Speaker Cela (+)
(1*) para evitar estalos quando pressiona o PTT, não corte a linha do microfone na chave PTT, o fio deve seguir direto para o microfone sem passar pela chave.
(2*) corta o MIC quando abre a porta da cela, para evitar realimentação acustica, nível logico positivo ou negativo.
*NÃO ACOMPANHA MIKE/ PTT, AUTO FALANTES NEM CHICOTE.
