APRENDE PROTOCOLOS DE CONTROLE REMOTO POR IR DE MARCAS DIVERSAS DE AR CONDICIONADO, TVs E OUTROS DISPOSITIVOS ELETRÔNICOS, PROGRAMAÇÃO SIMPLIFICADA.

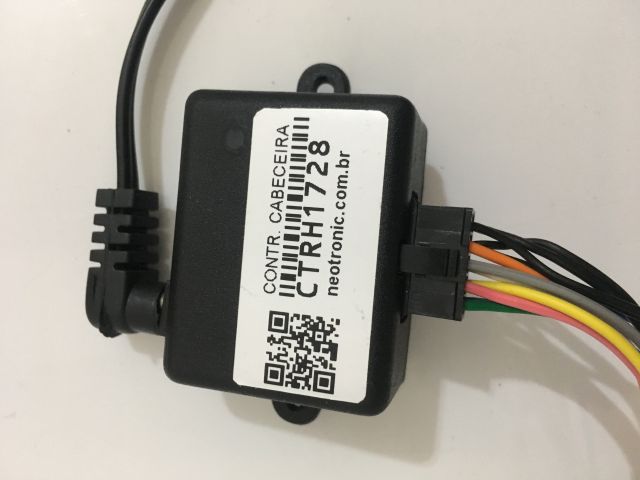

Controle de cabeceira para Hospital, Hotel, Motel com 11 teclas, 3 nativos para Ar Condicionado com 7 níveis sequenciais de temperatura e power off, e 8 teclas independentes programáveis para TV, Receivers, Cortinas Elétricas, Lareiras, Iluminação, etc,


 CARACTERÍSTICAS:

- 3 botões nativos programáveis para marcas diversas de AC, Power OFF, Temp. (+) e Temp. (-)

- Até 8 teclas programáveis para aparelhos eletrônicos com controle IR diversos

- 3 modos programáveis de fechamento para as teclas, matriz 4X3 (11 teclas) ou negativo comum(7 teclas).

- saída para 2 LEDs IR

- DC 12V 1A


PROGRAMAR AR CONDICIONADO:

- Pode ser programado até 7 níveis de temperatura e power off a partir do controle remoto original ou universal das marcas mais usadas no mercado.


 Pressione por 1 segundo o botão Learn AC na parte de baixo do dispositivo, o LED vermelho pisca, pressione os comandos do controle do AC de forma sequencial começando pelo comando POWER OFF, na sequencia programe os 7 níveis de temperatura indo da menor para a maior, a cada comando programado o LED vermelho acende e permanece aceso por um tempo, aguarde o LED começar a piscar novamente para enviar novo comando, quando finalizar o LED apaga.


*o TIMER OUT após o led começar a piscar é de 4 segundo, após este tempo sem receber comando do controle remoto o sistema reseta.


 **os comandos de quente e frio, posição das arestas do ventilador, velocidade do ventilador e outros parâmetros devem ser programados junto com os níveis de temperatura, o dispositivo memoriza todos os comandos atuais do controle remoto junto com os níveis de temperatura.


PROGRAMAR TV E OUTROS:

Pressione por 1 segundo o botão Learn TV na parte de baixo do dispositivo, o LED acende, pressione a tecla da cabeceira a ser programada, o LED pisca, aponte o Controle remoto para o LED  e pressione a tecla correspondente no controle remoto, o LED apaga salvando a configuração, repita o processo para cada tecla a ser programada.


PROGRAMAR O PADRÃO DE LIGAÇÃO DAS TECLAS:

O modo DEFAULT do dispositivo é matriz 4X2 permitindo programar até 11 teclas sendo 8 para dispositivos diversos e 3 dedicadas para Ar Condicionado (Power OFF e temperatura mais e menos de forma sequencial),  no PADRÃO 2 por fechamento com negativo comum o máximo são 7 teclas sendo 5 para dispositivos diversos e 2 dedicadas para Ar Condicionado (temperatura mais e menos de forma sequencial), no PADRÃO 3 as 7 teclas podem ser programadas de forma individual para dispositivos diversos ou Ar Condicionado (um comando ou nível e temperatura por tecla).


 Para programar os padrões de fechamento das teclas, desligue a fonte de alimentação, pressione e mantenha pressionados os botões Learn nas seguintes opções e ligue a fonte de alimentação, o LED correspondente acende e fica aceso, após 2 segundos solte o botão Learn, o LED apaga e o novo padrão é iniciado.


- Botão Learn TV e outros  = DEFAULT (LED Azul)

- Botão Learn AC = PADRÃO 1 (LED Vermelho)

- Botão Learn TV + Botão Learn AC = PADRÃO 2 (LED Azul + LED Vermelho)


 **quando liga o dispositivo, o LED(s) correspondente acende por ½ segundo.


AUTOMATIZAR AR CONDICIONADO:

É possível adaptar um sensor de presença para que ligue e desligue automaticamente o Ar Condicionado quando não for mais detectado o movimento de pessoas no ambiente, essa função não é default, para mais informações entre em contato.




PADRÃO DE FECHAMENTO DAS TECLAS:


-DEFAULT

AM / CZ = Power AC

AM / LR = Temp. AC  (-)

AM / BC = Temp. AC (+)

VD / CZ = Botão 1

VD / LR = Botão 2

VD / BC = Botão 3

VD / RS = Botão 4

AZ / CZ = Botão 5

AZ / LR = Botão 6

AZ / BC = Botão 7

AZ / RS = Botão 8




-PADRÃO 2

GND / VD = Temp. AC  (-)

GND / AM = Temp. AC (+)

GND / RS = Botão 1

GND / CZ = Botão 2

GND / LR = Botão 3

GND / BC = Botão 4

GND / AZ = Botão 5




-PADRÃO 3

GND / AZ = Botão 1

GND / VD = Botão 2

GND / AM = Botão 3

GND / RS = Botão 4

GND / CZ = Botão 5

GND / LR = Botão 6

GND / BC = Botão 7





 Alimentação:

- DC 12V - P4 2,1mm

*Prazo de entrega 5-7 dias úteis


 *** Não acompanha fonte
