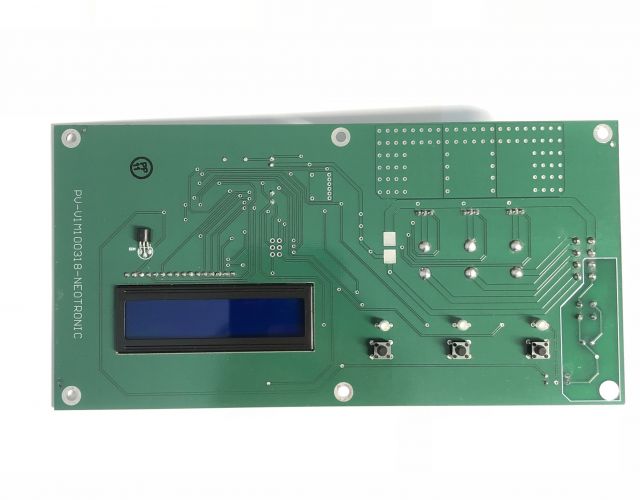

Placa eletrônica de comando de Iluminação (LED), ventilador/ exaustor e Inversor/Luz Dicroica
Informações Técnicas:
- Alimentação 9-15V DC
- Consumo máximo (bat. auxiliar): 0,047A
- Consumo entrada ACV (inversor): 0,45W
- Maximo 40W por saída MosFet
- Dimensões 207x102mm, espaçador 5mm
Características:
- Buzzer (BEEP) configurável
- Monitoramento de fusíveis identificados por função e posição
- Exaustor/ Ventilador com Partida em rampa (PWM) controlado por Voltagem bateria AUX

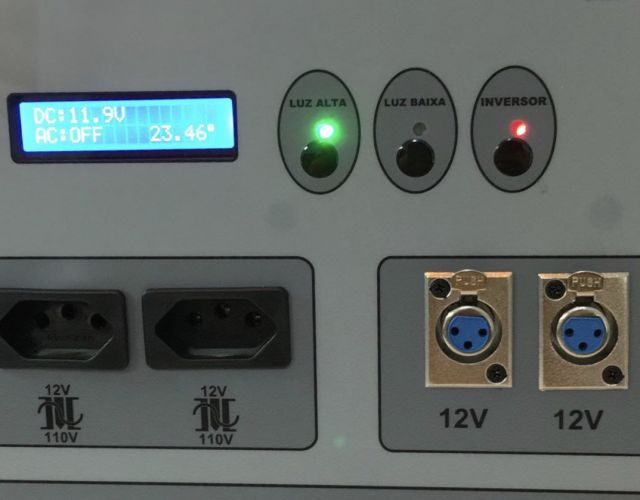

- Temperatura ambiente mostrada no display
- Voltagem da Bat. AUX mostrada no display
- Botão inversor possui LED verde para status de inversor ok e LED vermelho intermitente quando não recebe ACV em 5 segundos.
- Mostra AC no Display
- Botão Iluminação com função dupla, Luz Alta, e Lux baixa (PWM) com estágio configurável
- Beep nas teclas (configurável)
- Rampa PWM Exaustor (Configurável)
Configuração dos modos de Iluminação:
O Botão de Iluminação pode ser programado para atuar como 1/2 luz de 3 formas diferentes
1: Pressiona de iluminação uma vez aciona Luz Alta, na segunda vez ativa 75% da iluminação, na terceira 40% e por ultimo desliga, no primeiro estágio, se pressionar e segurar botão por 1 segundo a iluminação é desligada ignorando segundo e terceiro estágios.
2: Pressiona de iluminação uma vez aciona Luz Alta, na segunda vez ativa 50% da iluminação e por ultimo desliga, no primeiro estágio, se pressionar e segurar botão por 1 segundo a iluminação é desligada ignorando segundo estágio.
3: Pressiona de iluminação uma vez aciona Luz Alta, na segunda vez desliga iluminação, para diminuir iluminação com efeito Dimmer, pressiona uma vez acende Luz Alta, na sequencia pressiona e segura a intensidade da Luz vai diminuindo, se soltar o botão para na intensidade escolhida, para desligar pressione e solte a tecla.
* para programar primeiro, segundo ou terceiro estágios do modo de iluminação, com luz desligada, LED off, pressione e segure botão por 10 segundos, são 2 beeps para segundo estágio, 3 beeps para terceiro e 1 para primeiro.
Configuração do Exaustor:
O Exaustor pode partir em Rampa (PWM) diminuindo assim o pico de energia ao ligar o motor, evitando piscadas na iluminação e diminuindo o consumo, preservando assim a bateria auxiliar quando sistema não acoplado.
O exaustor tem sua potência diminuída em 55% quando a bateria atinge um nível baixo, 11,60V<, com isso a performance de exaustão também é afetada, a função é revertida assim que a bateria auxiliar é acoplada com sistema principal ou carregador externo.
* para programar estas funções, com exaustor Desligado, LED off, pressione e segure o botão do Exaustor por 10 segundos, 2 beeps desativa, 1 beep ativa.
Configuração do Beep:
Um Beep é emitido ao pressionar uma das 3 teclas, Iluminação, Exaustor/Ventilador ou Inversor/ Dicroica, ou Beep intermitente quando bateria auxiliar atinge nível crítico 11V<
*para programar o Beep, com botão Inversor/Dicroica Eesligado, LED off, pressione e segure por 10 segundos, 1 beep ativa, 2 beeps desativa.
***Usando a tecla Inversor/dicroica como Exaustor, o LED da tecla pisca vermelho até que tenha leitura AC (110V) nos pinos 1 e 2 da placa, o Inversor pode ser lgiado e desligado automaticamente pelo gerenciador de acoplamento de baterias PB46.
Conector Minifit 8 Vias:
1 - Entrada AC Inversor
2 - Entrada AC Inversor
3 - Positivo
4 - Positivo
5 - Negativo
6 - Inversor/ Dicroica
7 - Exaustor/ Ventilador
8 - Luz Alta/ Baixa

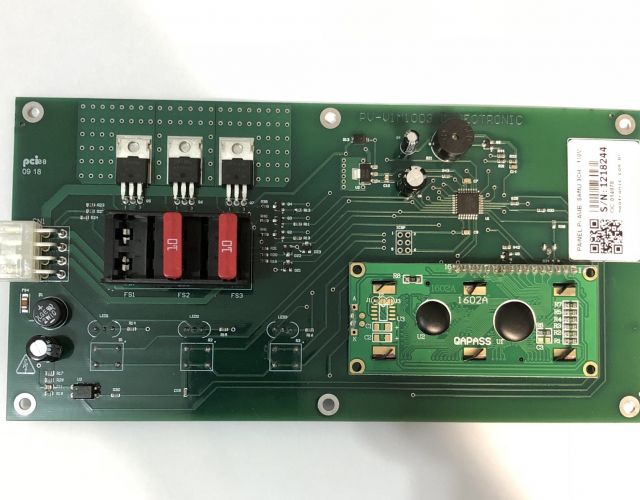

Fusíveis:
FS1 - Luz Alta/ Baixa
FS2 - Exaustor/ Ventilador
FS3 - Inversor/ Dicroica
