Caracteristicas:
- Voltagem de trabalho 6-15 VDC
- Baixo consumo, 0.019mAh
- Saída para Rele de carga (acoplamento), VBAT
- Saída para Rele chave geral (< 11V) , GND *
- Saída Led Status (acoplado = continuo , carregando = intermitente lento , carga baixa bateria auxiliar = intermitente rápido)**
- Saída Led piloto sistema acoplado (continuo)
- Saída Led piloto bateria baixa ( < 11.40V intermitente)
- Buzzer interno, aviso sonoro de nível crítico da bateria auxiliar <11V (intermitente, 1hz)
- Saída para Buzzer externo, GND
- Voltagem de desacoplamento programável ***

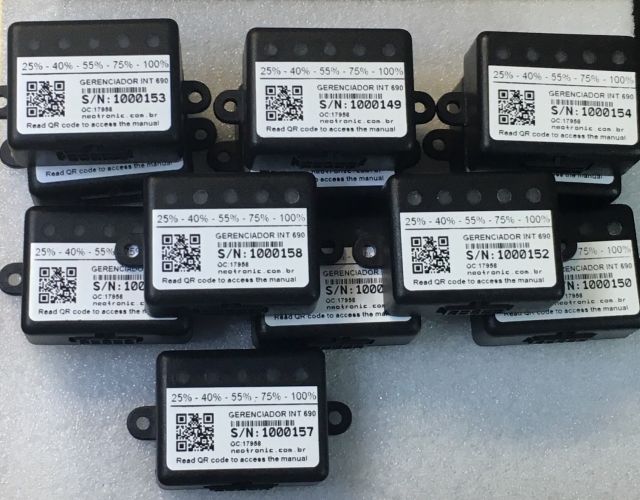

- Display com 5 leds, acoplado mostra nível de carga (animação), desacoplado voltagem bateria auxiliar (fixo), a luminosidade dos leds diminui automaticamente após 10 minutos desacoplado.
- Pode ser programado para gerenciar sistemas de AC diminuindo velocidade do ventilador/exaustor quando bateria atinge nível crítico (PWM)
- Acoplamento 13,60V
- Desacoplamento 12,90V
Programar saída UC:
com motor desligado (desacoplado), pressione e solte botão de programação na parte de baixo do gerenciador, um beep modo NF, dois beeps modo NA
Programação beep acoplamento:
com motor do veículo em marcha lenta (acoplado), pressione e solte botão de programação na parte de baixo do gerenciador, um beep ativa, dois beeps desativa.
Calibração:
use fonte de chaveada nos pinos 3 e 6, pressione o botão de programação e segure, na sequencia ligue a fonte ou conecte o conector, após 3 beeps solte o botão de programação, o diferencial para acoplamento é de 1,70V e 1,00V para desacoplamento, ex. calibrando com uma fonte com 11,90V, o acoplamento se dá com 13,60V e desacoplamento com 12,90V, o produto segue calibrado!
**O gerenciador altera ponto de corte dependendo da leitura do nível da Bateria Auxiliar após desacoplamento, 12,90V ~ 12,30V : 5 - 5 / 30s.
Dimensões: veja foto foto (mm)
* é possível programar estado da Saída do pino 5 (GND) para trabalhar com Rele de chave geral (fechado), neste caso utiliza chave tipo gangorra em VBAT ligado em série com Relé NF, ou sistemas de gerenciamento de consumidores (aberto)
** intermitente rápido, ciclo 1s., intermitente lento, ciclo 4s.
*** é possível programar a voltagem em que o sistema desacopla as baterias
