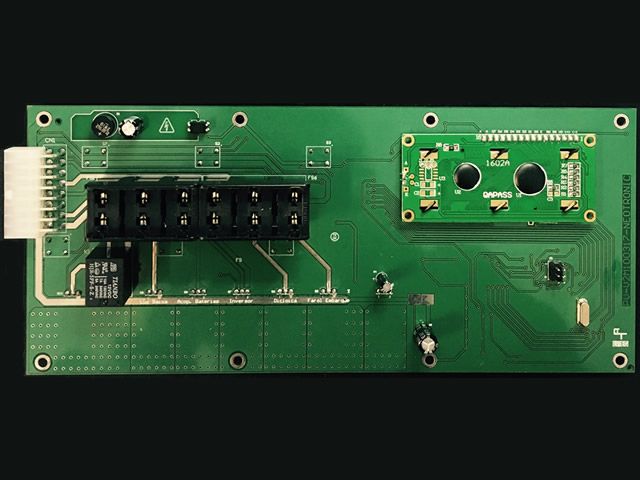

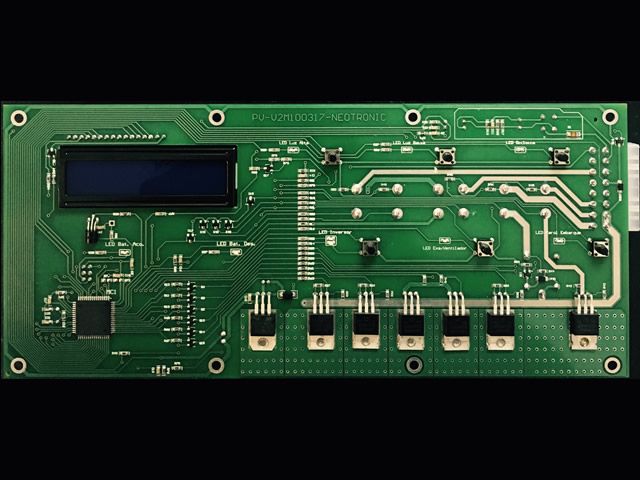

Placa eletrônica de comando de lâmpadas, ventilador/ exaustor e acoplamento de bateria Auxiliar.
Informações Técnicas:
- Alimentação 9-15V DC
- Consumo máximo Chave geral desligada (bat. auxiliar): 0,047A
- Consumo máximo Chave geral desligada (bat. principal): 0,0001A
- Consumo máximo Chave geral Ligada sem carga (bat. auxiliar): 0,147A
- Consumo entrada ACV (inversor): 0,45W
- Maximo 40W por saída MosFet
- Maximo 70W saída relé Exaustor/Ventilador
- Dimensões 252x110mm, espaçador 5mm
Características:
- Gerenciador para acoplamento de bateria Auxiliar configurável
- Botão Farol de Embarque com Minutera Configurável
- Saída gerenciador de consumidores (UC) configurável
- Monitoramento de fusíveis identificados por função e posição
- Função Exaustor/ Ventilador automático controlado por temperatura
- Temperatura ambiente mostrada no display
- UART configurável permitindo adicionar módulos de leitura de umidade do ar, controle inteligente de carga de bateria auxiliar, controle remoto dos botões, gerenciamento de ar condicionado, etc.
- Botão inversor possui led verde para status de inversor ok e vermelho intermitente quando não recebe ACV em 5 segundos.

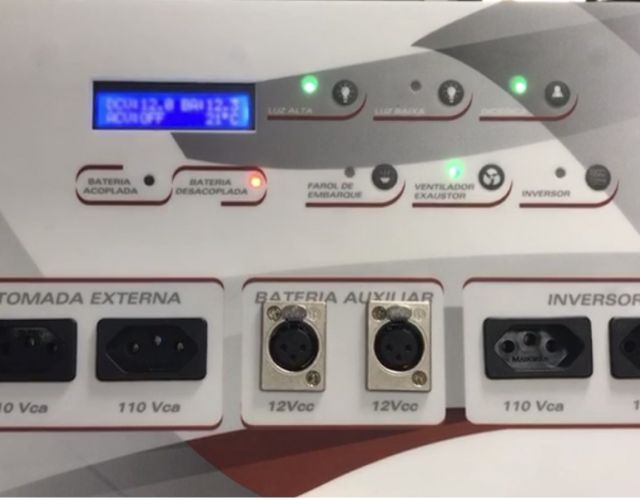

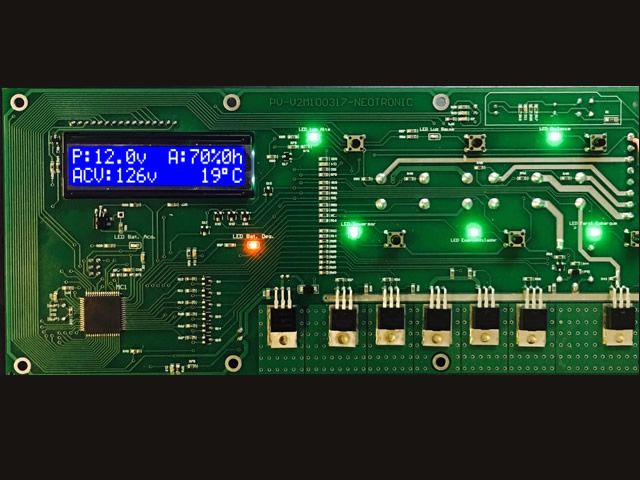

Dados do Display:
P: voltagem da bateria principal
A: Porcentagem de carga da bateria auxiliar e contador de horas em que a mesma não recebe carga do alternador, dados que são usados para monitorar estado da bateria auxiliar.
ACV: Voltagem do Inversor ou entrada AC, OFF inversor desligado
C: Temperatura ambiente em graus celsius
Acoplamento bateria auxiliar:
CHG: porcentagem de carga que a bateria auxiliar está recebendo
FLOAT: apesar da bateria auxiliar estar acoplada ao alternador, ela e a bateria principal não estão carregando, alguns consumidores devem ser desligados.
Status dos Fusíveis:
o sistema monitora os fusíveis listando no display quando estão abertos e a identificação do mesmo
Menu de configurações:
Pressione por 5 segundos a tecla [Inversor] para entrar em modo de configuração,
alternar entre os valores: pressione a tecla [Luz Alta]
alterar valores: pressione tecla [Luz baixa] para retroceder e [Dicroica] para avançar
alternar entre telas e confirmar: pressione a tecla [Inversor]
Exaustor/ Ventilador:
Vent.Exaust: Selecione [MAN] para controle manual e [AUT] para controle automático
ON: Temperatura que liga exaustor
OFF: Temperatura que desliga Exaustor
UC:
UC: selecione modo como pinos 5 e 6 do conector recebem e transmitem dados, [SER] para UART e [DIG] para nível lógico
C: Voltagem de corte da UC, quando bateria auxiliar descarrega abaixo deste valor, todas as saídas são desabilitadas, o pino 5 envia sinal para módulo externo gerenciar outros consumidores.
D: nivel lógico para corte de carga do pino 5 do conector quando UC em [DIG],
S: Protocolo UART para corte externo e modo de funcionamento minimo do sistema (modo militar), desabilitando todos os botões de luzes, display e leds, funciona apenas botão inversor, exaustor e acoplamento de baterias, quando UC em [DIG], este modo é habilitado com nível lógico 1 no pino 6 do conector. (acima de 5V, use resistor 3,3k)
Acoplamento de Baterias:
A: Voltagem que o sistema acopla bateria auxiliar
D: Voltagem que o sistema desacopla bateria auxiliar
Minutera Farol de Embarque:
Para ativar timer no Farol de Embarque, pressione a tecla [Farol de Embarque] por 2 segundos, o Led pisca indicando que o timer está ativo
Tmp: Tempo em minutos que o sistema desliga automaticamente o Farol de Embarque
Restaurar Parâmetros:
Marque como [SIM] e pressione a tecla [Inversor] para restaurar todos os parâmetros para modo de fábrica.
Pinagem:
instalação:
- pinos 1 e 2: alimentação 12V bateria auxiliar, etapa de potência e linha dos fusíveis exceto FS4, recomendado instalar com chave geral
- pino 3: negativo
- pino 4: positivo bateria auxiliar, alimentação constante que mantem funcionamento da placa e acoplamento de baterias mesmo com chave geral desligada (pinos 1 e 2)
-pino 5: saída para módulo gerenciador de carga ou relé com ou sem diodo, máximo 500mAh, padrão UART ou fechamento negativo configurável.
-pino 6: entrada de comunicação serial com módulos externos ou sinal nível lógico positivo configurável.
-pino 7 e 8: entrada AC 110v proveniente do inversor
-pino 9: saída ventilador/ exaustor, máximo 70W
-pino 10: saída luz alta, máximo 45W
-pino 11: saída luz baixa, máximo 40W
-pino 12: saída positiva acoplamento baterias, para fechamento relé de potência, corrente máxima 3A
-pino 13: saída Dicroica, máximo 40W
-pino 14: saída Farol de Embarque, máximo 40W
-pino 15: saída positiva inversor, para fechamento relé de potência, corrente máxima 3A.
-pino 16:positivo de referencia da bateria principal, constante
